一、適用范圍

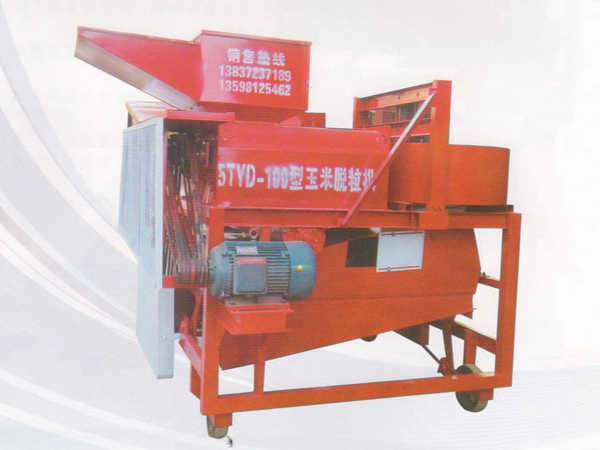

5TYD-100型系列機動玉米脫粒機是滑縣強勝球墨鑄鐵廠，占有全國同類產品之優點，在廣泛吸取用戶意見的基礎上嚴格設計、制造的新一代大型玉米脫粒機械。其具有結構合理、脫凈率高、破碎率低、玉米籽粒和玉米芯分離徹底，使用方便、安全、可靠等特點，集脫粒、清選為一體，適用于各個收糧點和玉米芯收購點加工脫粒使用的***機械產品。

二、主要技術參數和性能指標

1、外形尺寸：長×寬×高3000×10000×3200

2、結構形式：復式

3、配套動力：19.4kw

4、喂入形式：全喂入

5、生產率:≥30000kg／h

6、脫凈率：≥99％

7、破碎率：≤3.0％

8、總損失率:≤3.0%

9、整機重量：1300kg

三、產品結構

1）產品結構

該機由機架、上料機、提升機、電動機、齒輥、進料斗、滾筒、風機、地輪等部分組成。

2）其工作原理是：

玉米捧卸入地坑，在從地坑的閘門放入上料機，通過上料機把玉米棒輸送道進料口，由進料口喂入，玉米棒在高速旋轉的滾筒內，受主軸旋轉所產生的向心力的作用下，被主軸上的板齒的撞擊和搓揉，玉米籽粒和玉米芯分離，籽粒脫落后在重力以及離心力的作用下，向下進入分離室，而同時玉米芯則由軸向力輸推到出芯口而排出。進入分離室后的籽粒通過風機清選后落入下邊絞籠，通過絞籠的推動下進入提升機，在有提升機輸送到機外收存。

四、安全注意事項及警示說明

1、外露帶輪、三角帶外側固有防護罩，在使用過和中不得拆卸。

2、在用其它動力時，機器防護裝置由自已配備，否則廠家概不負責。

3、明顯標志符號（如危險警告、注意事項按GB10396－1999的規定進行標注）

“警告”和“注意”，用于強調使用中的重要問題。

五、安裝與調整

1、安裝

1）安裝上料機時先檢查地坑是否按圖紙達到要求，達不到時、按圖紙修改達到要求，在安裝上料機。

2）主機安裝時場地應平坦，使機器與上料機保持平衡使機器與上料機保持水平位置，不能搖晃。

2、調整

1、上料機進料口調整，是根據調接板的上下拉動來調接進料的大小多少的。

注意：五桶機在30－40cm為宜。

2、上料機電機帶調整，電機帶的松緊是靠電機和一軸下邊的長孔來回移動調緊的。緊帶時要松開電機下邊和一軸下邊的螺栓，帶緊好后再上緊螺絲。

3、上料機輸送帶調整，調整輸送帶時，首先松開軸承座上兩邊的螺栓，在通過調整絲拉動輸送帶主軸，使輸送帶調緊。

警告：調整時兩邊條絲要多少調一致，否則帶跑偏磨壞輸送帶。

4、主機帶調整，四桶機調整首先松開電機螺栓，電機左右移動使三角帶調緊，在固定好螺栓。五桶機調整首先松開電機螺栓，電機上下移動使三角帶調緊。

5．風機風量調整，在風機的下邊有一個調接板，通過調接板的抽拉來改變進風量的大小，來改變玉米內的雜質多少。

6、滾筒上滑板調整，滑板是安裝在主機進料口面的正上方，調接滑板是松開中間M12螺母靠滑板的在右移動來調接的。注：玉米棒過濕時玉米芯上有時有籽，這

時可以調整滑板向內，可以使玉米芯上沒有籽。

7、提升機調整，先松開螺栓的絲母，在調整調絲螺母使它拉動調接板向上拉動使提升鏈條拉緊。

警告：鏈條不要過緊否則產生破碎率。

六、操作說明

1、操作人員應首先閱讀說明書，做到能正確、熟練操作。

2、開機前先檢查各部件是否出現異常，緊固件是否松動，，用手轉動皮帶有無碰撞及磨擦現象。

3、開機后應空轉1－2分鐘，檢查旋轉方向是否正確，有無異常響聲。

4、喂入料中嚴禁有鐵釘、石塊、木料物等雜物。

5、操作人員應衣著整齊利落，以免運動部件纏繞，作業人員不得留長袖口，女性留長發應戴防護帽。

6、喂入應均勻，根據干濕度控制喂入量。

7、料臺嚴禁放置工具、石塊等以免落入機器造成事故。

8、作業時嚴禁將手伸進進料口、出芯口，以及旋轉運動部件內?？拷D(zhuǎn)部件的危險部位嚴禁站人。

9、作業時如發現堵塞或其它異常響聲時應立即

10、各轉動部件轉速應符合說明書中規定,嚴禁超速工作。

七、維護保養

1、軸承油孔應注滿潤滑油，連續作業72小時后應隨時檢查并定時加油。

2、在每班作業后應檢查：

(1)各轉動件是否靈活，皮帶松緊程度,如有故障應

(2)檢查零部件是否變形，機架有無裂縫、開焊等，如有損壞應及時處理。

3、整個作業結束時應入庫保存，嚴禁雨淋日曬，以延長壽命。
